【展商秀】钢管工业刀具专家— 河北恒卓金属切削工具有限公司即将亮相2020管道展!

时间:2020-10-22


 河北恒卓金属

切削工具有限公司

钢管工业刀具专家

The specialist for steel pipe industy tooling

Tube and weld edge processing




公司介绍

河北恒卓金属切削工具有限公司成立于2015年,致力于国内钢管加工刀具的标准化推广与销售,目前是中国石油天然气股份有限公司的甲级供应商。

河北恒卓金属切削工具有限公司多年从事钢管生产的丰富经验和专业技术精华是服务和产品的核心,其中一个重要焦点就是扩大带钢预焊前坡口铣削、内外焊缝去毛刺、管端坡口加工系统中所用标准刀具范围。除提供标准刀具范围之外,我公司还具有中小型企业灵活性的特别优势,因而能为客户实现快速、经济、系统的解决方案。

河北恒卓金属切削工具有限公司可为钢管行业用户提供多样化的产品服务,目前与我公司合作的国内焊管行业内企业有一百余家,遍布于全国各地,业务范围主要分为涵盖三大部分。




业务介绍

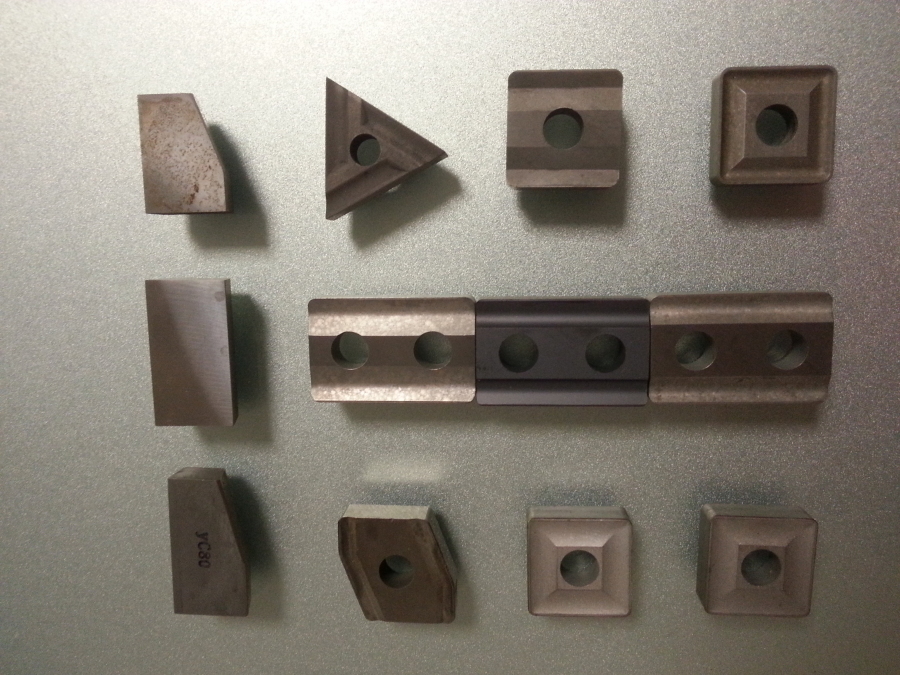

一、国内高端铣边机刀片
的国产化替代

近年来,我公司在替代进口高端铣刀片的产品开发中,不断进取,不断提升,在铣刀片的基体配比,涂层匹配,涂层前后刃部处理方面有独特的制造加工工艺,可为不同需求的客户提供保姆式的技术服务。目前,我公司已开发出性能相当于山特维克,蓝帜(LMT)D刀具,株洲钻石等国内外高端的铣边机专用刀片,并应用于国内高端UOE、JCOE和SAWL生产线。


二、钢管管端加工专用刀具


我公司可提供倒棱机管端坡口加工完整的刀具系统,这些系统由刀盘、带有负载的弹簧滑动系统、仿形轮和一些用于调节的螺杆组成,标准化的刀片和刀杆均有库存。

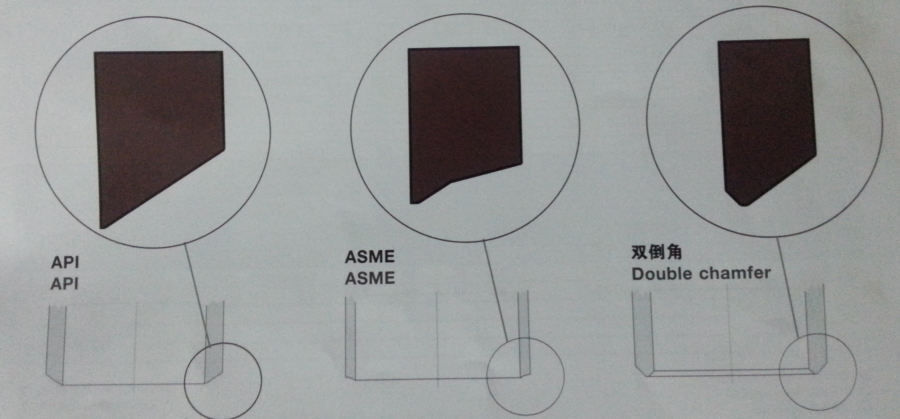

系统的灵活性可确保各种倒角设计符合API或ASME等标准,也可采用符合客户要求的不同坡口形状需要。

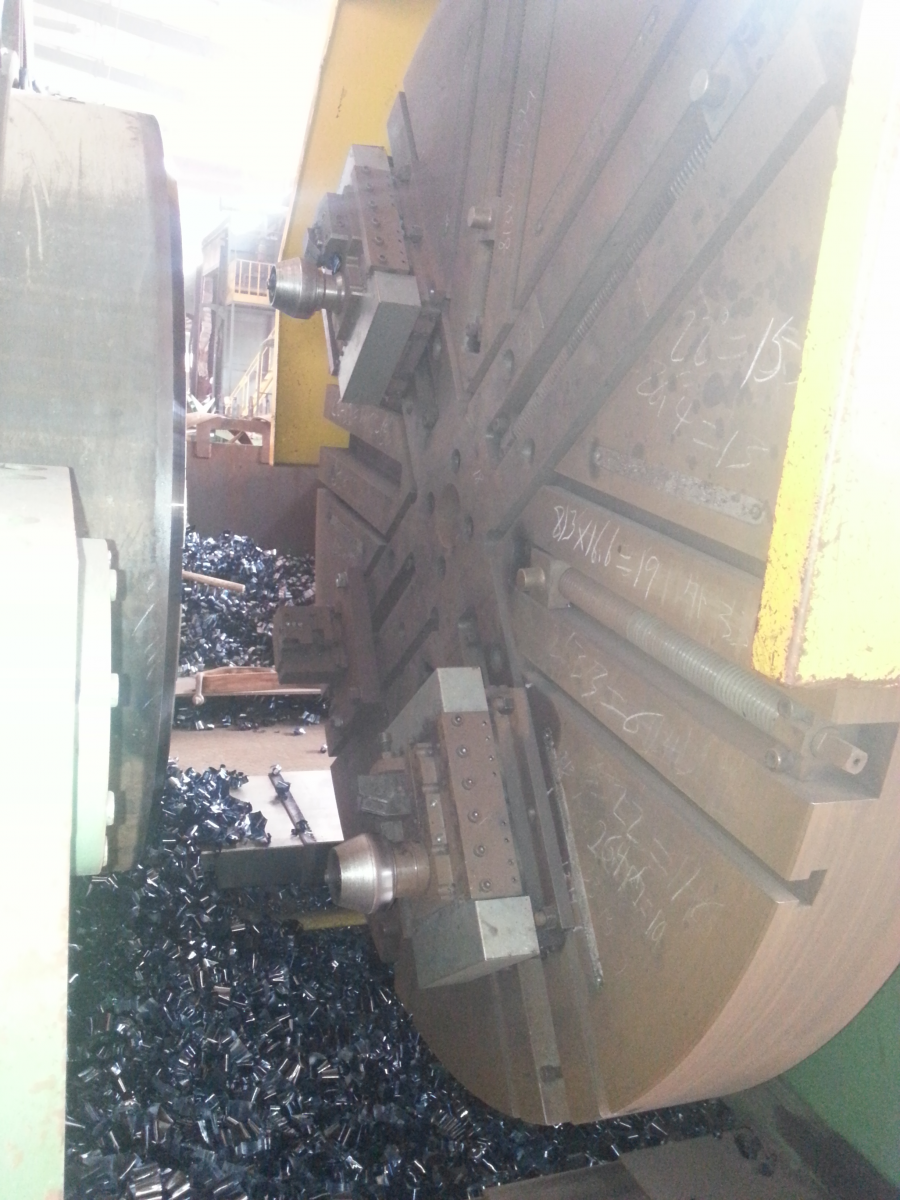

1. 倒棱机刀架系列

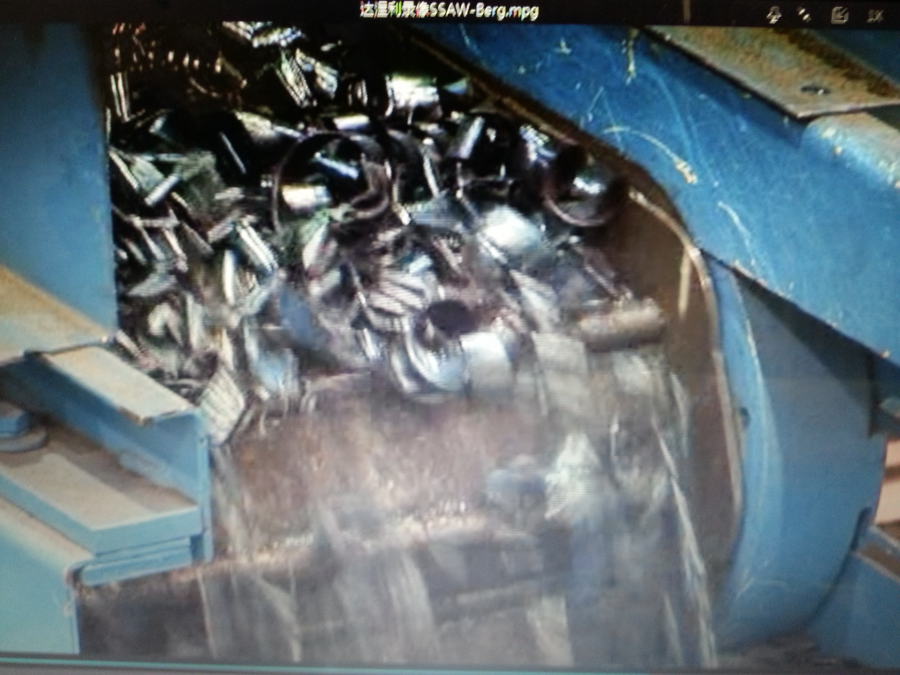

我公司独创的刀具定尺断屑技术,可极大方便客户的现场应用。

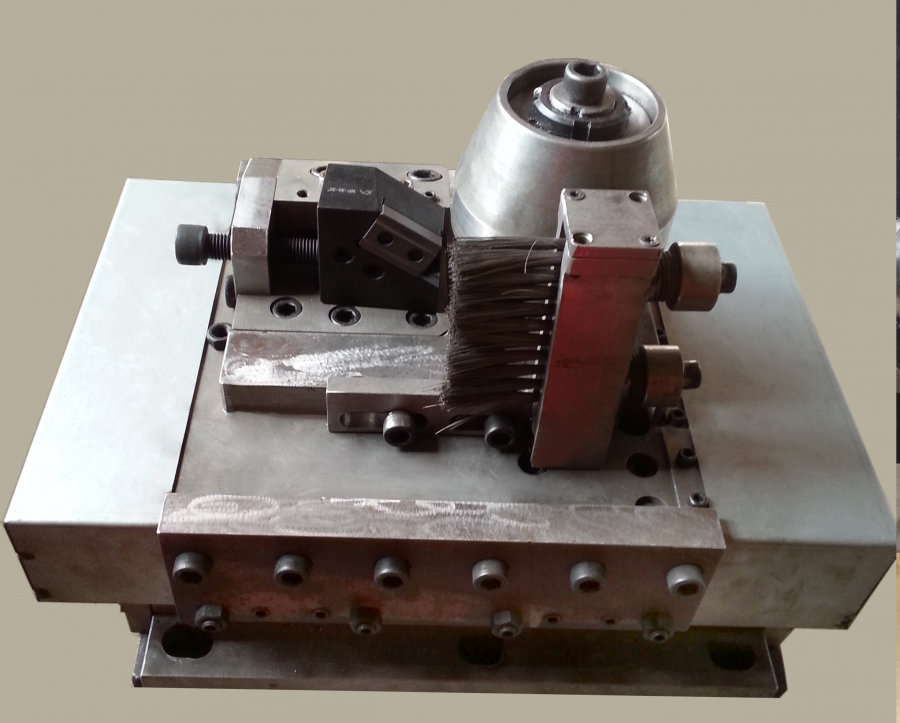

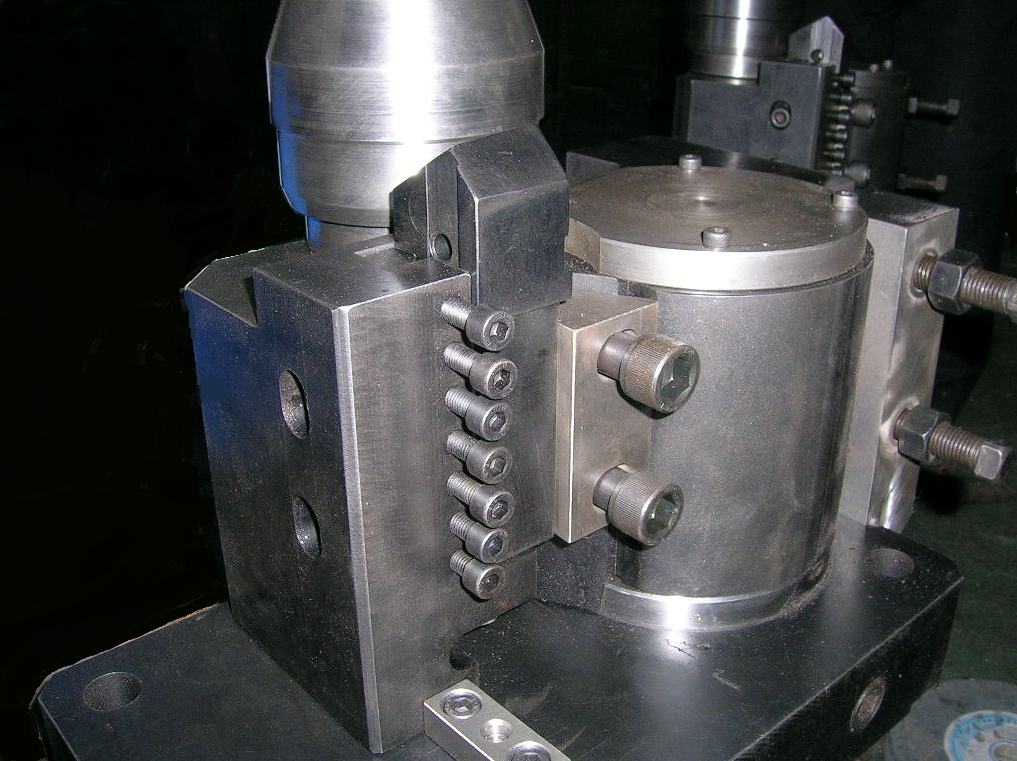

(1)径向浮动外坡口刀架

编号:JWP-01

管径适应范围:φ406~φ2540mm;

钢管材质:Q235B~X100

最大壁厚:≤40mm;

管端椭圆度的适应范围:±18mm

技术特点:本刀架采用国际领先的径向浮动机构,具有极高的切削稳定性和加工精度,因此能得到高精度的管端加工尺寸和光洁的加工表面,并可实现静音切削,尤其适合高强度等级管线钢厚壁弯管和直缝焊管的加工。配合高精度的钝边刀架,钝边尺寸控制可达±0.3mm以内,刀杆定位上采用了三向锁紧装卡技术,可实现刀杆高精度重复定位与灵活调整。

本刀架系统具有定尺断屑功能,极大地提高了操作安全性。并设计有钢丝刷清扫装置,可有效清除钢管端部留铁屑,消除了坡口加工过程中常见的压坑、崩刀现象。

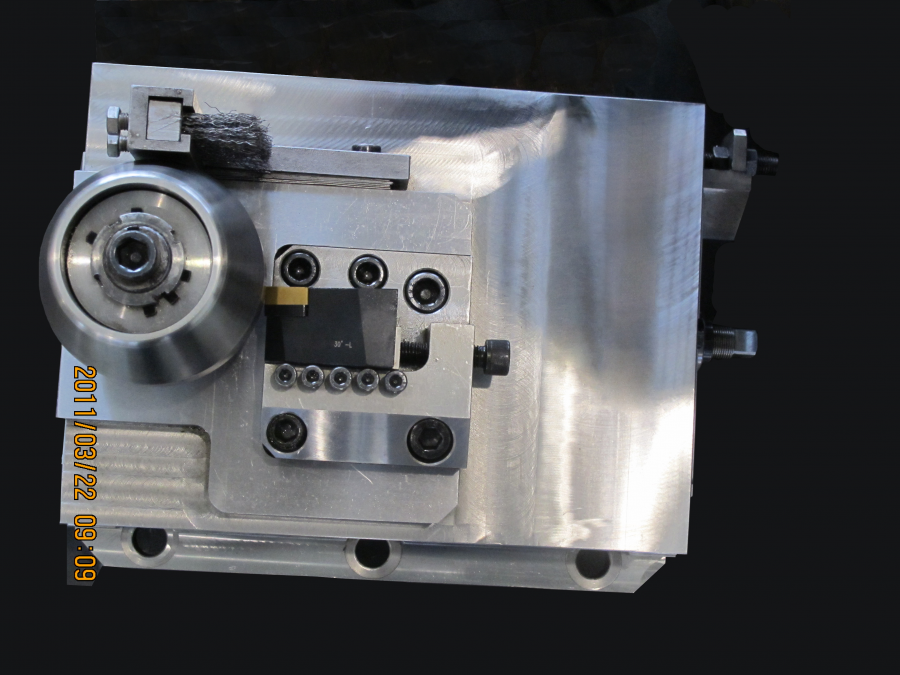

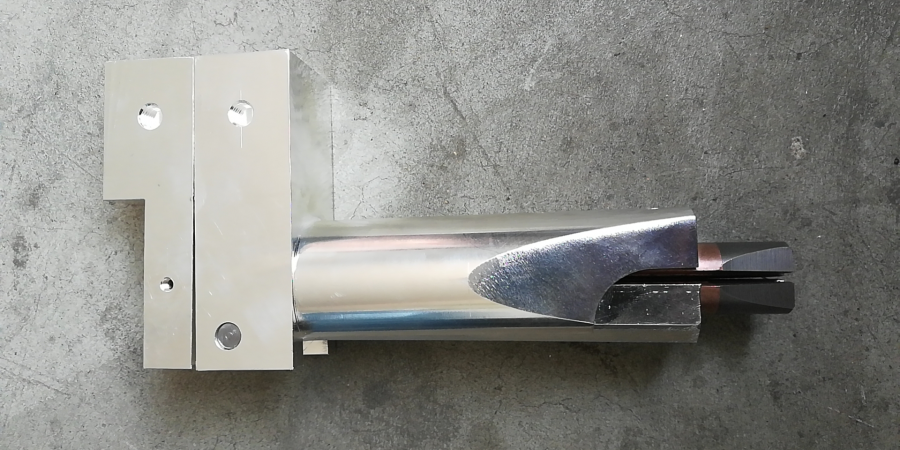

(2)内坡口浮动刀架

编号:JNP-01

管径适应范围:φ406~φ2540mm;

钢管材质:Q235B~X100

最大壁厚:≤40mm

管端椭圆度的适应范围:±18mm

技术特点:

管端内坡口浮动刀架为适应国内外管道自动化焊接和不同壁厚钢管对接过渡(弯管与直管对接)坡口需求而开发的产品,具有与产品JWP-01同样的加工优点。

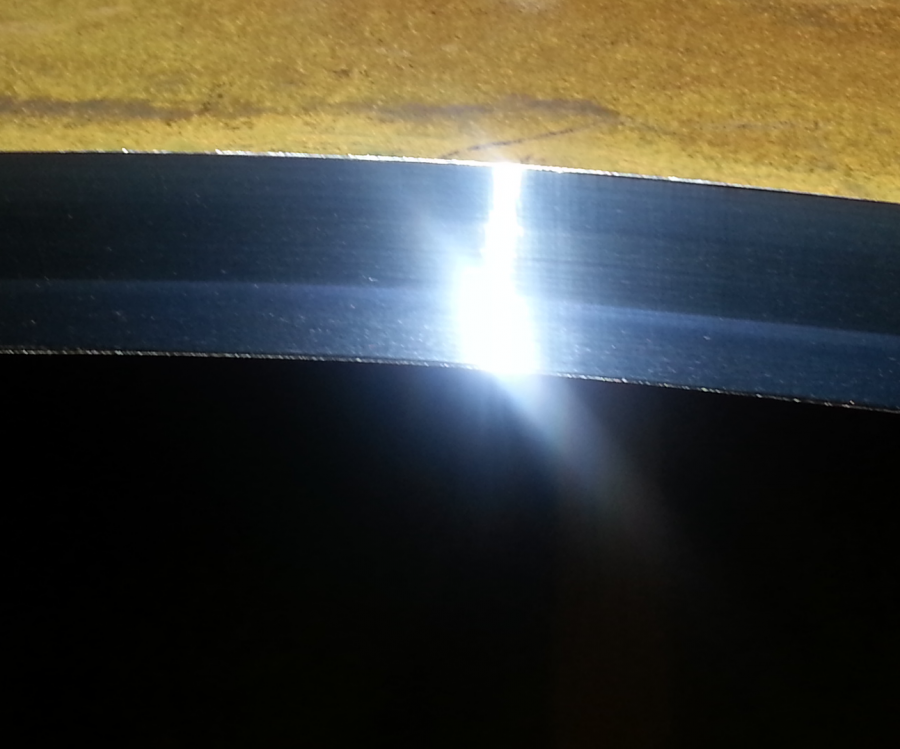

管端内坡口加工表面质量稳定、精度高,刀杆易更换、调节方便。通过与外坡口刀架产品JWP-01和钝边刀架产品DB-01组合,可完成不同坡口形貌的加工。

(3)HFW生产线倒棱机用浮动刀架

产品编号:JWP-02

适应管径范围:φ168~φ711mm;

钢管材质:Q235B~X70

最大壁厚:≤16mm

管端椭圆度的适应范围:±18mm

技术特点:本刀架系统为适应国内外中小口径HFW焊管特点而开发的产品,具有结构紧凑的优点,可实现中小型口径HFW焊管管端坡口的快速、高精度加工。

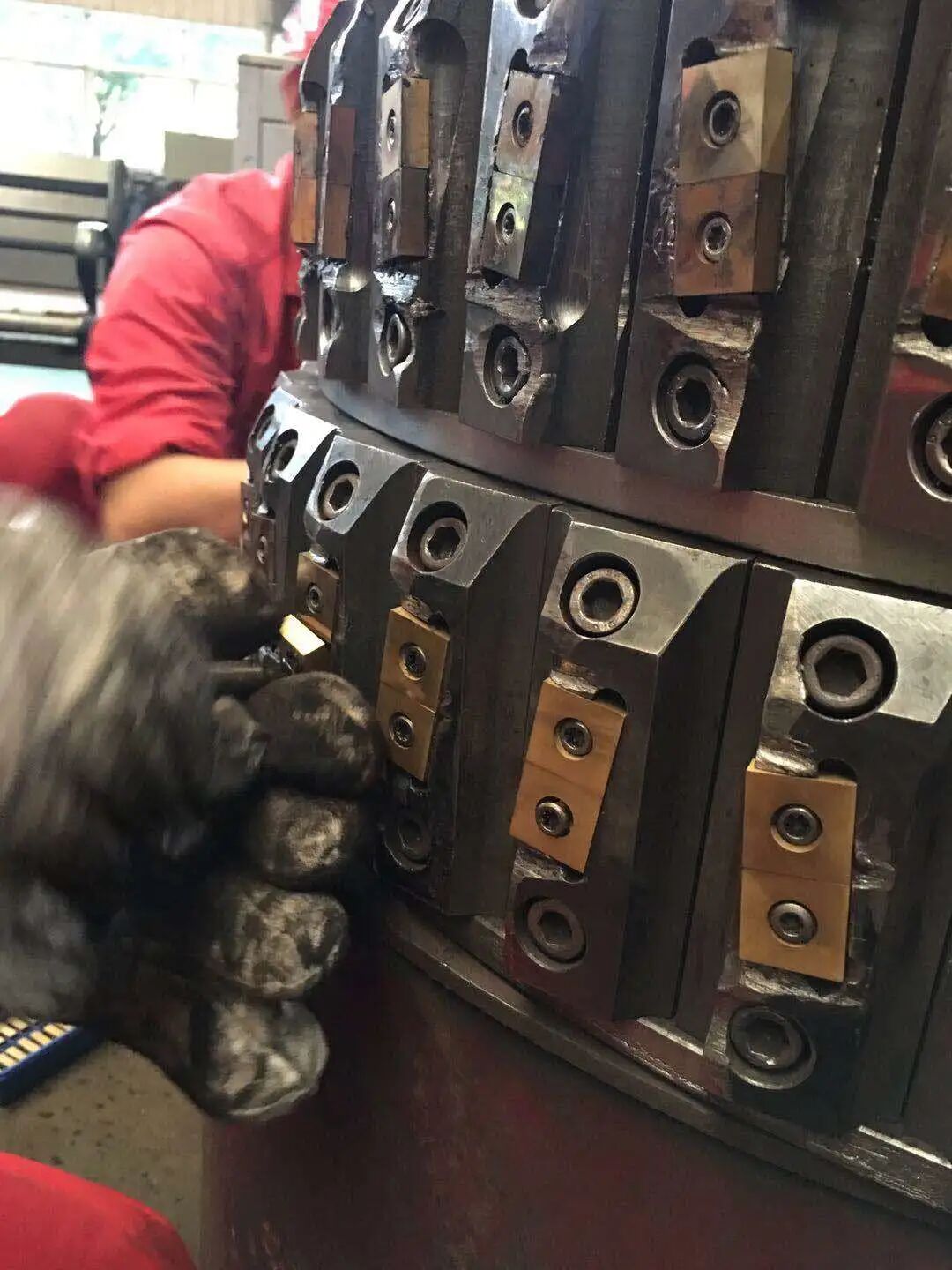

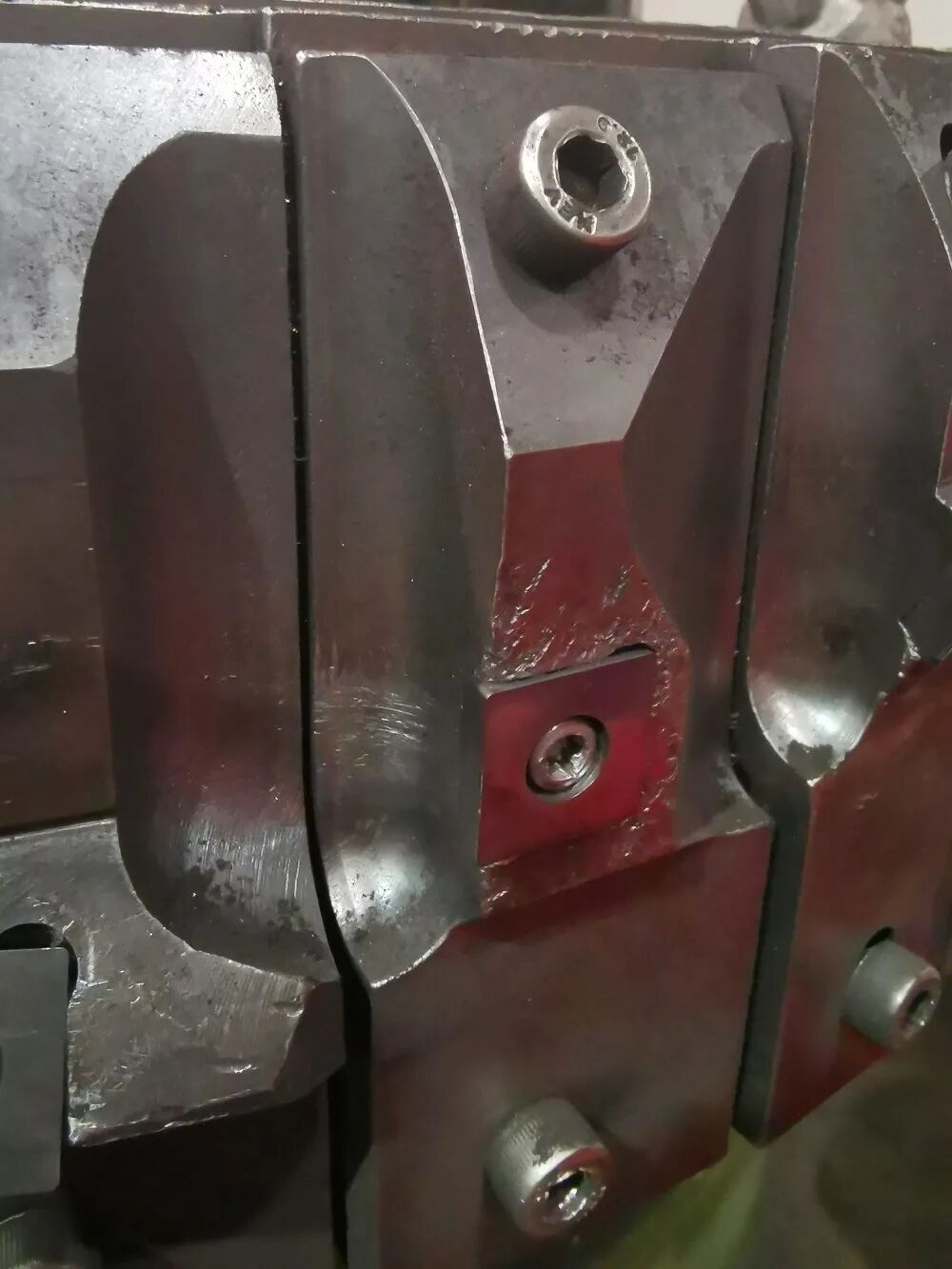

(4)摆动浮动仿形外坡口刀架

编号:BWP-01

适应管径范围:φ168~φ2540mm;

钢管材质:Q235B~X100

最大壁厚:≤50mm

管端椭圆度的适应范围:±8mm

技术特点:

本刀架系统针对国内传统的摆动浮动刀架结构进行了多处改进,尤其是对刀架结构的整体刚性提高改进,解决了国内此类型坡口刀架转轴固定螺钉易断难题。

本刀架系统设计有浮动钢丝刷清扫装置,可有效清除钢管内残留铁屑,解决了坡口加工过程中常见的压坑、崩刀现象。


2.刀杆系列

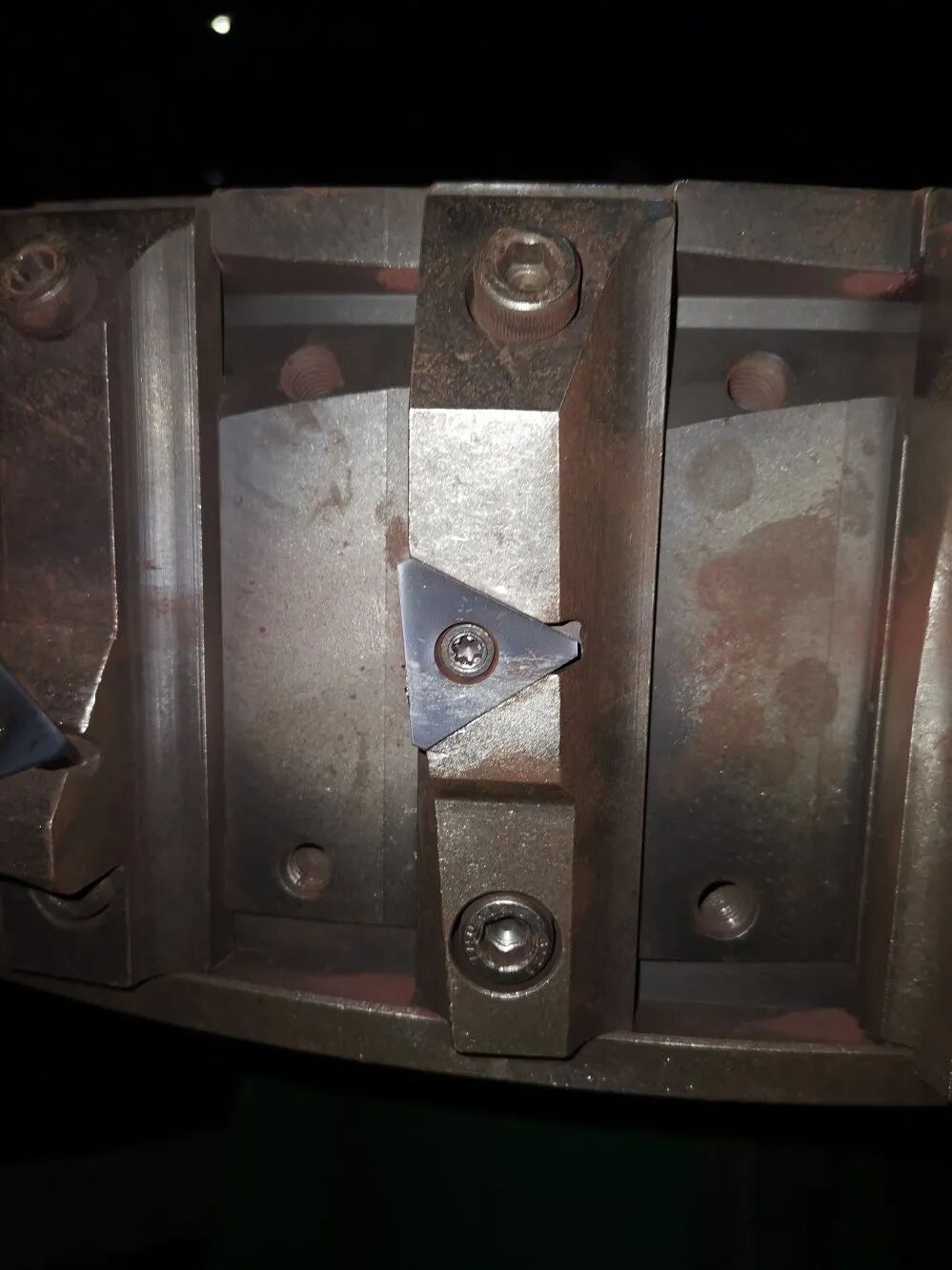

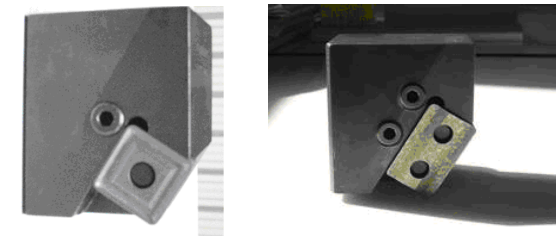

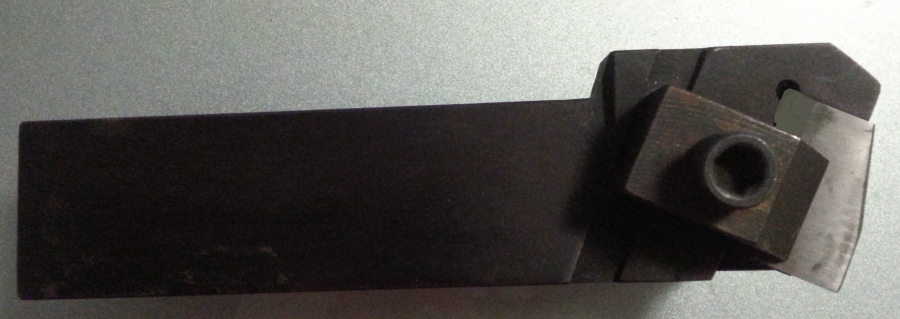

型号1:K系列-Y型坡口刀杆
技术特点:
本刀杆为满足径向浮动刀架和钝边刀架配置需求而开发的产品。其采用了国际先进的杠杆式锁紧形式。
刀杆固定采用三向锁紧装卡技术,因此刀杆重复定位精度极高,刀片拆卸便捷省力。解决了国内传统设计刀杆设计定位不牢靠,定位精度差、刀杆易损件消耗量大,刀片有效切削刃少的缺点,推动了国内坡口刀杆标准化设计及加工技术的发展。

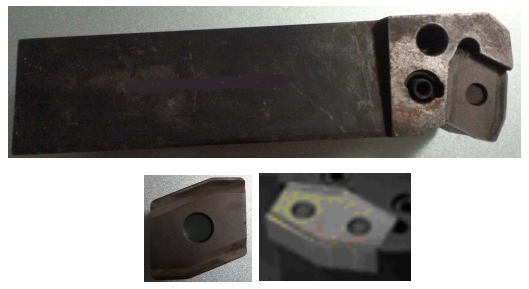

型号2:K系列-复合型坡口刀杆
技术特点:
为满足国内高等级管道复合坡口加工的需要,我公司开发了复合坡口刀杆,其采用杠杆式锁紧固定,刀片有效限切削面为两个。具有重复定位精度高的特点,刀片出产前已经进行了精磨,可直接使用。


型号3  FH 系列  复合坡口刀杆
技术特点:
本复合刀杆为满足摆动浮动刀架产品BWP-01配置需求而开发的产品,结构简单、固定可靠。其复合坡口刀片选用我公司独立开发的产品。刀片采用桥压固定方式。客户可根据钢管壁厚的不同,选用不同尺寸和形状的复合坡口刀片。


三、埋弧焊焊接工装及

焊接耗材材料系列


近年来,我公司利用自身在材料研发的技术优势,开发了可调式焊枪系统,钨铜复合耐高温导电嘴、矫直轮,新型焊丝放线架等新产品。

1、可调式焊枪系统

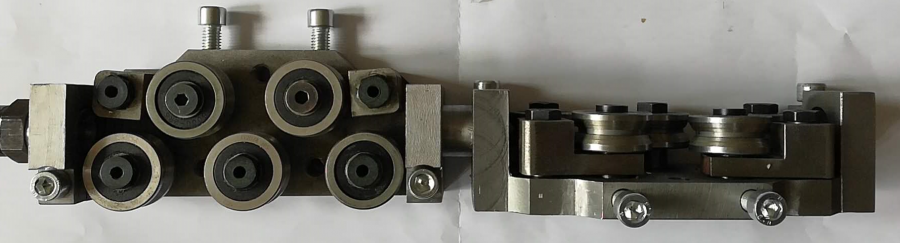

2、正交五辊焊丝矫直轮

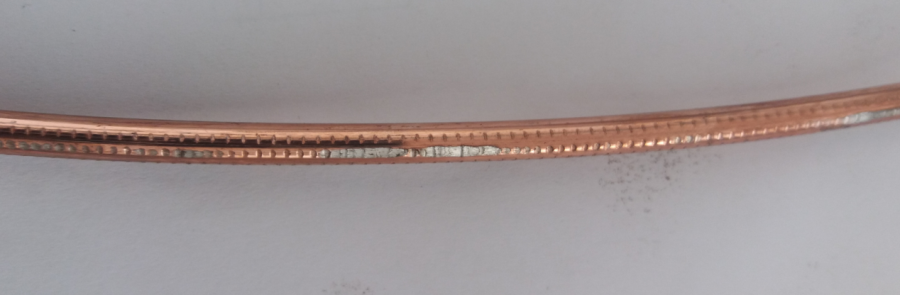

原始的精绕焊丝是有弯度的,如果弯度过大,容易造成焊缝焊偏。



对于没有进行退火处理的高强焊丝,进行焊丝矫直是十分有必要,可采用两对正交五辊矫直机进行矫直再使用,可减少导电嘴的磨损,增加导电嘴寿命,减小焊偏缺陷。

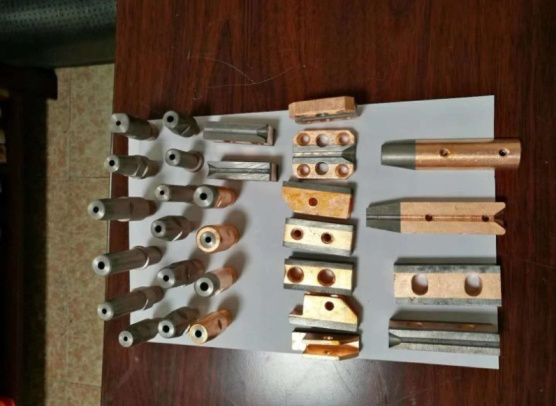

3、钨铜复合耐高温导电嘴

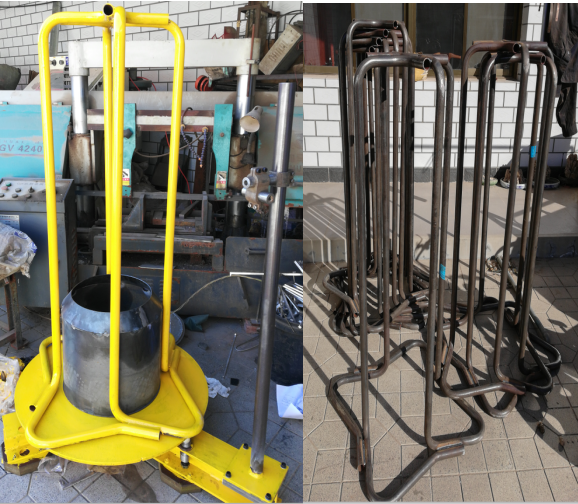

4、桶装焊丝用固定式放线架工装

近几年,部分焊丝厂为迎合国内外埋弧焊管企业在高钢级,高标准管线不停车对头的需求,开发了500kg, 甚至1000kg装的大卷桶装焊丝。

立式焊丝放线架即为满足公司未来大卷焊丝应用技术发展而开发的新型工装产品。

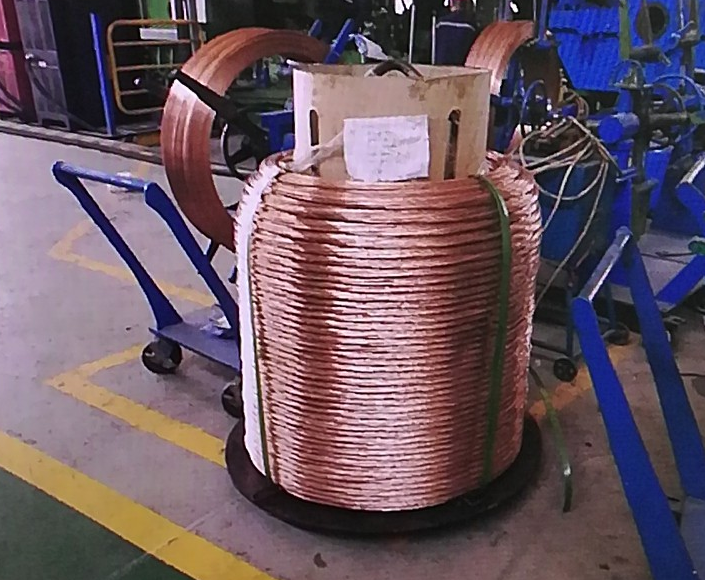

 500kg 桶装焊丝



1吨桶装立式焊丝放线架
